如何点亮第三方mipi lcd 屏幕

Jaron · September 28, 2025, 6:10am

Which system do you use? Android, Ubuntu, OOWOW or others?

ubuntu vim4

Which version of system do you use? Please provide the version of the system here:

Ubuntu 20.04.5 LTS(server)

Please describe your issue below:

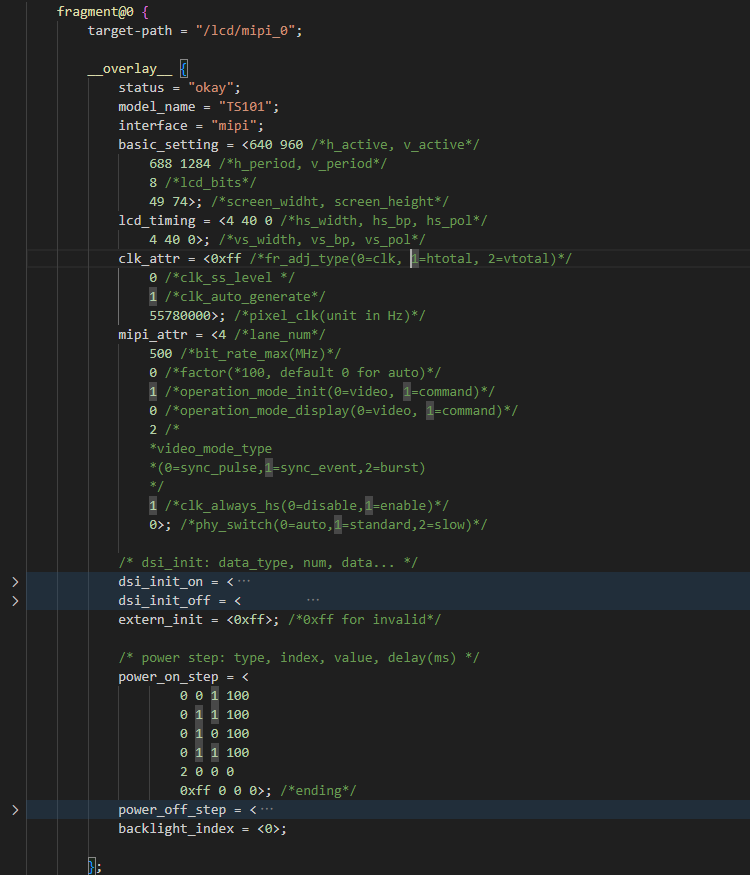

我使用了一块第三方的mipi 屏幕，分辨率是640*960。硬件上做了一块转换板，用于接口顺序转换和设置上电时序，软件上，修改了根据lcd 产商提供的资料修改了设备树，通过overlay的方式，但是最终重启后，LCD_EN和LCD_RESET的引脚电压都是0V，这是为什么？希望尽快得到您的回复，万分感谢

Post a console log of your issue below:

numbqq · September 28, 2025, 6:33am

Hello @Jaron

U-boot下会对屏幕进行检测以适配我们的TS050和TS101屏幕，你需要根据实际情况修改下这部分逻辑，确保最终加载的屏幕timing是你新加的屏幕。

github.com/khadas/u-boot

board/khadas/kvim4/kvim4.c

khadas-vims-v2019.01



          	if (err) {
          		pr_err("Can't find clock-controller@0 clock (%d)\n", err);
          		return err;
          	}

          	return 0;
          }

          #ifdef CONFIG_AML_LCD

          void board_lcd_detect(void)
          {
          	int ret = 0;
          	int res = 0;
          	u8 value = 0;
          	uchar linebuf[1];
          	struct udevice *bus;
          	struct udevice *dev;

          	uclass_get_device_by_seq(UCLASS_I2C, 3, &bus);
          	ret = i2c_get_chip(bus, 0x38, 1, &dev);

Jaron · September 28, 2025, 8:41am

你好，我是否可以直接使用这个设置来启动屏幕？
env_set(“panel_type”, “mipi_0”);

            value = 1;

numbqq · September 28, 2025, 11:25am

你调试可以直接写死，确保传到kernel的参数是你设置的就行。

Jaron · September 29, 2025, 1:01pm

uboot中，屏幕上电时序的指令是需要修改源码吗？设备树并没有被加载吗？

numbqq · September 30, 2025, 1:05am

Hello @Jaron

U-Boot 和 kernel共用一套dts，屏幕timing也是从kernel dts读取的。

Jaron · October 27, 2025, 7:06am

您好，屏幕现在上电没有加入桌面系统，日志上没有看到主板发送dcs指令。但是开机后，进入系统，在串口终端执行命令
echo “0”>/sys/class/aml_lcd/lcd0/enable
echo “1”>/sys/class/aml_lcd/lcd0/enable

之后，屏幕就正常进入了桌面系统。
为什么开机后屏幕没有正常工作，该如何定位问题呢？
