VIM3 sysfs控制pwm

Yongchao · June 25, 2020, 3:23am

你好呀！粽子节安康！
我想使用sysfs控制pwm.

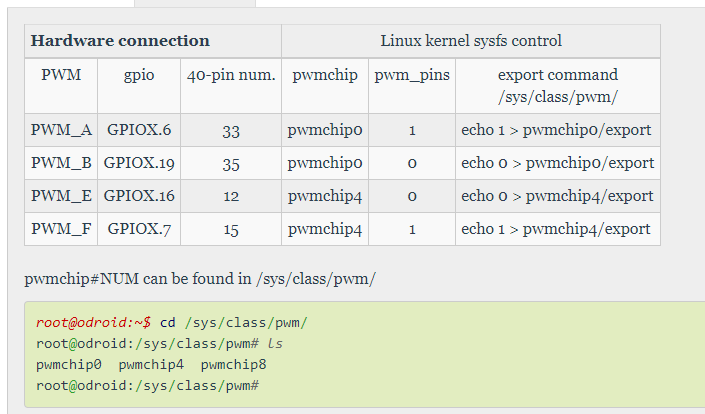

请问在哪可以找到相关的资料.类似下面的图片

这个我是参考的这个链接https://wiki.odroid.com/odroid-n2/application_note/gpio/pwm#tab__odroid-c41

Electr1 · June 25, 2020, 4:24am

请参考本指南，祝你好运！

Yongchao · June 25, 2020, 5:16am

谢谢！
我看了您发的链接，很有帮助，但里面没有找到关于PWM的，我还是不懂如何sysfs控制pwm。
尝试步骤如下：
root@khadas:/sys/class/pwm# echo 1 > pwmchip4/export
root@khadas:/sys/class/pwm/pwmchip4/pwm1# echo 1000000 > period
root@khadas:/sys/class/pwm/pwmchip4/pwm1# echo 1 > enable
root@khadas:/sys/class/pwm/pwmchip4/pwm1# echo 500000 > duty_cycle
在GPIO_H5有PWM_F输出的PWM信号输出，但是这不是我需要的。
我需要在GPIO_H7有PWM_B的PWM信号输出。
我想知道如何配置GPIO_H7引脚功能为PWM模式，并在sysfs中控制。
可以指导一下吗，特别感谢！！！

Electr1 · June 25, 2020, 5:25am

@Yongchao 遗憾的是，只有1个硬件PWM（GPIO_H5），您无法将任何其他引脚配置为PWM，也许您可以尝试软件PWM，但我不确定如何正确执行。

Yongchao · June 25, 2020, 6:08am

A311D有十个PWM，问什么只有一个硬件呢？GPIO_H7为什么不可以取消复用TX改为复用为PWM了？

Electr1 · June 25, 2020, 6:23am

@Yongchao 所有其他 PWM 引脚均服务于电路板上的其他用途，GPIO_H5是唯一直接曝光的 PWM 引脚，

要使用GPIO_H7，您可能需要修改 A311D 的 .dtb 文件以禁用 UART 并启用其他 PWM
